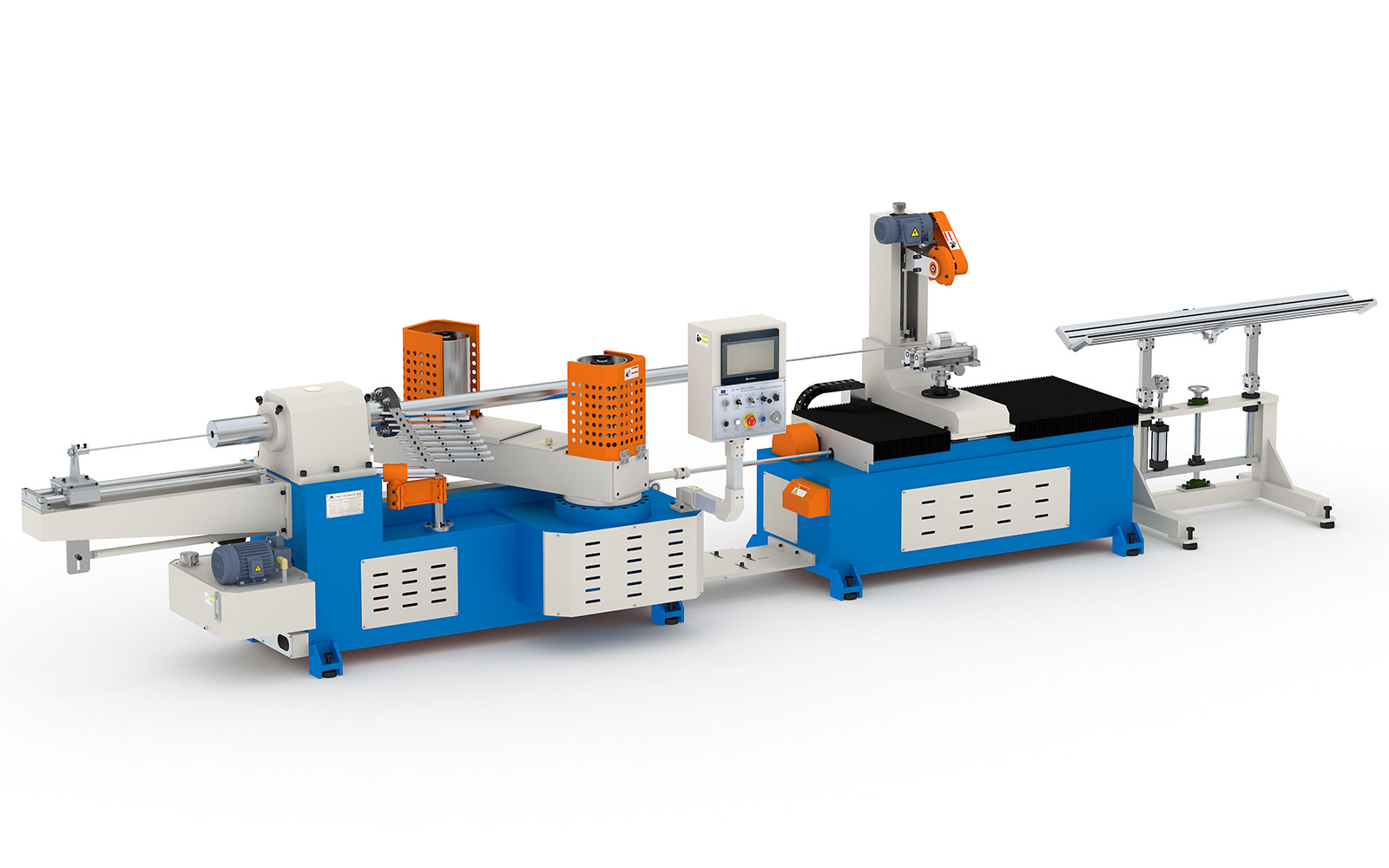

PTE2-120数控纸管机

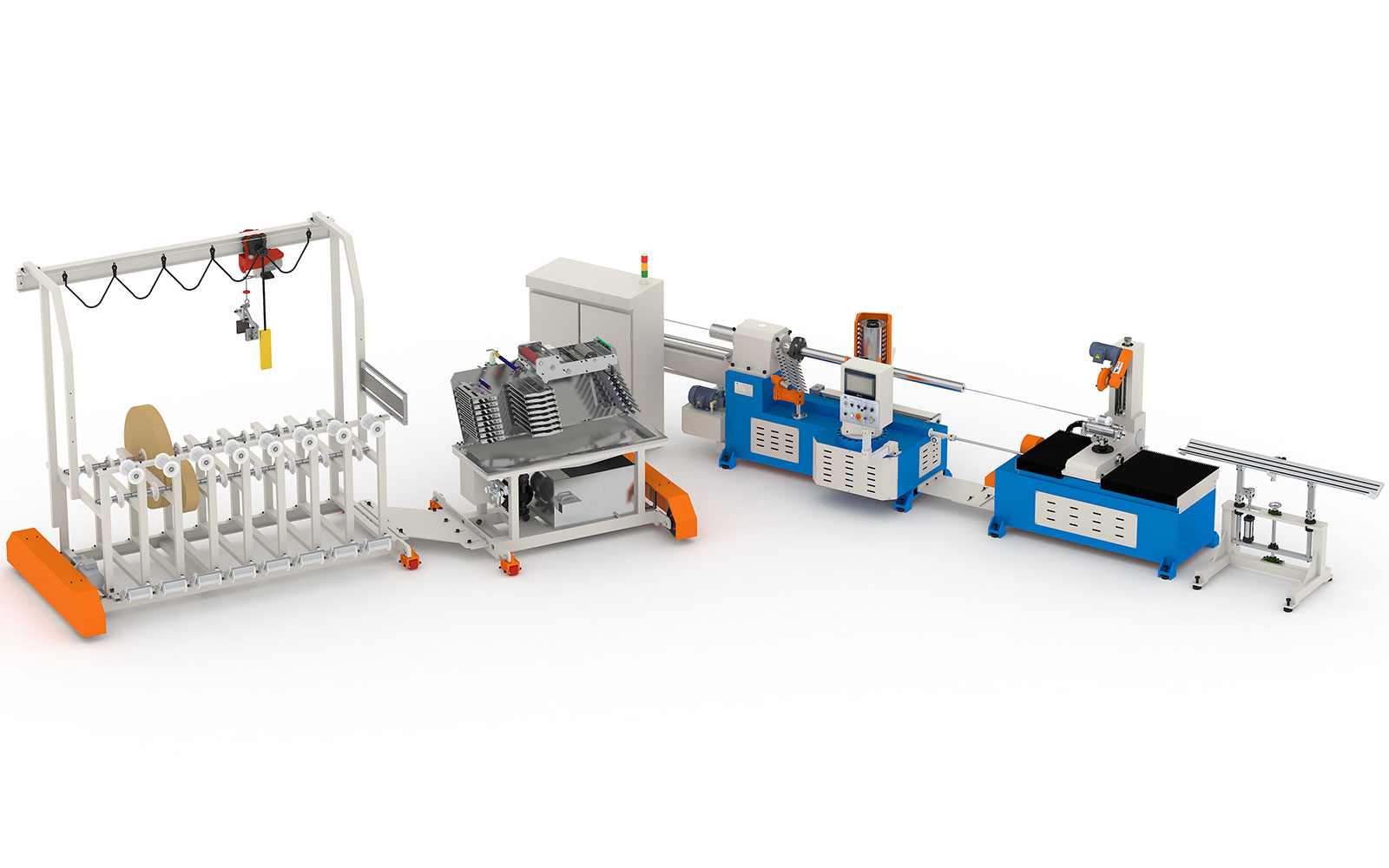

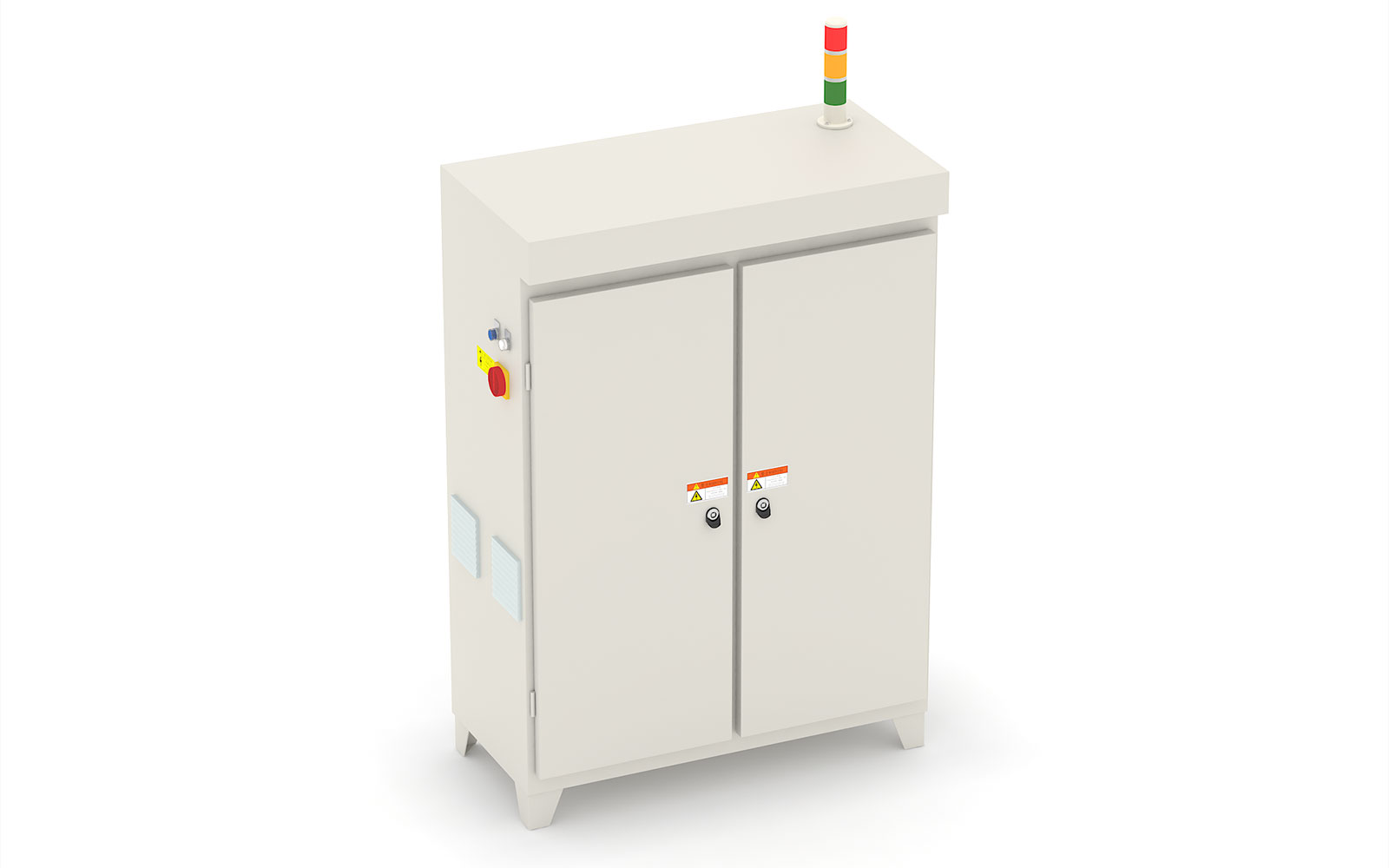

  • 整机图,包含整体纸架、涂胶架、控制柜、底纸供纸架和主机。
    整机图,包含整体纸架、涂胶架、控制柜、底纸供纸架和主机。
  • 卷纸管机
  • 2017/06/21



功能描述

E系列纸管机,设计理念简约、紧凑、稳定。


标准生产3英寸纸管(内径76.2mm)厚度小于10mm,最大生产纸管内径200mm。


生产用途参考:化纤类用纸管、各种包装复合罐、各种小型工业纸芯管。


生产螺旋型纸管从涂胶、卷绕、到按要求切割一次完成。


产品特点:

1、主体采用厚重型钢板经数控切割后焊接而成,机架稳重不易变形,振动小。

2、主传动采用硬齿面全油浴齿轮减速,低噪声,低发热,高转速,大转矩。

3、主电机采用矢量型高扭矩变频器调速.

4、配备液压皮带张紧装置,带皮带张力传感器,和皮带角度传感器,可自动调节皮带张力和角度。

5、配备数控同步追剪系统,切台由精密滚珠丝杠和高性能伺服电机驱动。

6、配备脉冲定长控制,配合前馈补偿功能,在不同主机运行速度下保证了切割长度一致。

7、采用双PLC控制系统, IO输出控制和功能性运算分开控制,提高切割响应速度,切割长度控制比以往更加准确。

8、配置新型的操作面板和大尺寸彩色触摸屏人机界面操作。

9、带多功能底纸供应装置,断纸自动停机功能。

10、配整体供纸架、供胶涂胶架、导纸装置一体化联动装置,全电动调节.

11、模块化电气布局设计,使用、维护、维修更方便更科学。

12、可选配网络模块,用于多台设备或流水线联网运行,也可以用远程监控和维护,MODBUS TCP协议。



主要技术参数

技术参数

卷绕纸张层数 3-16层
最大卷管直径 200mm
最小卷管直径 20mm
最大卷管厚度 8mm
最小卷管厚度 0.5mm
卷芯模具固定方式 法兰加顶紧
卷绕机头 二机头单皮带
切割方式 单圆刀无阻力切割
上胶方式 双面上胶
定长方式 编码器(光电定位可选)
操作人数 1-2人
卷出纸管速度 3-20米/分钟
调速控制 变频器
输入电源 380V三相四线(其他电压定制)

规格尺寸

主机尺寸:长×宽×高 5500mm×1700mm×2000mm
占地面积:长×宽 16000mm×7500mm
轮毂直径 215mm
轮毂高度 400mm
最小轮距 750mm
最大轮距 950mm
总质量 3900kgs

传动系统

主机功率 7.5KW
轮毂最高转速 47r/min
轮毂输出扭矩 1360N.m
传动方式 齿轮传动和链传动
传动链型号 12A×2
轮毂驱动 2轮驱动
切刀电机 步进电机/万鑫齿轮电机
轴承 哈轴

控制系统

PLC控制器 台湾台达
人机界面 we!view6070T彩色触摸屏
程序版本 JS-PTM4.2
变频器 日本安川 7.5KW
执行器件(接触器等) 中国正泰产品
信号元件(光电开关等) 日本欧姆龙产品
气动元件 台湾亚德客产品
调角电机 杭州嘉诚
同步控制 X轴伺服丝杆Z轴步进丝杆
同步跟踪切管系统 伺服同步跟踪切割


配备装置

遥控器 可选配
自动落管架
皮带对角 电动
皮带松紧调节 液压调节
主机摆角
缺纸自动停机 底纸自动停机
自动供胶水 螺杆泵3.0KW
纸带自动供滑润油 自动
张力调节 机械调节
纸架类型  整体纸架
卷管皮带 帆布带/片基带 

附送配件

底、面纸装置
应用工具

卷管皮带
1条
卷管芯棒
1套
