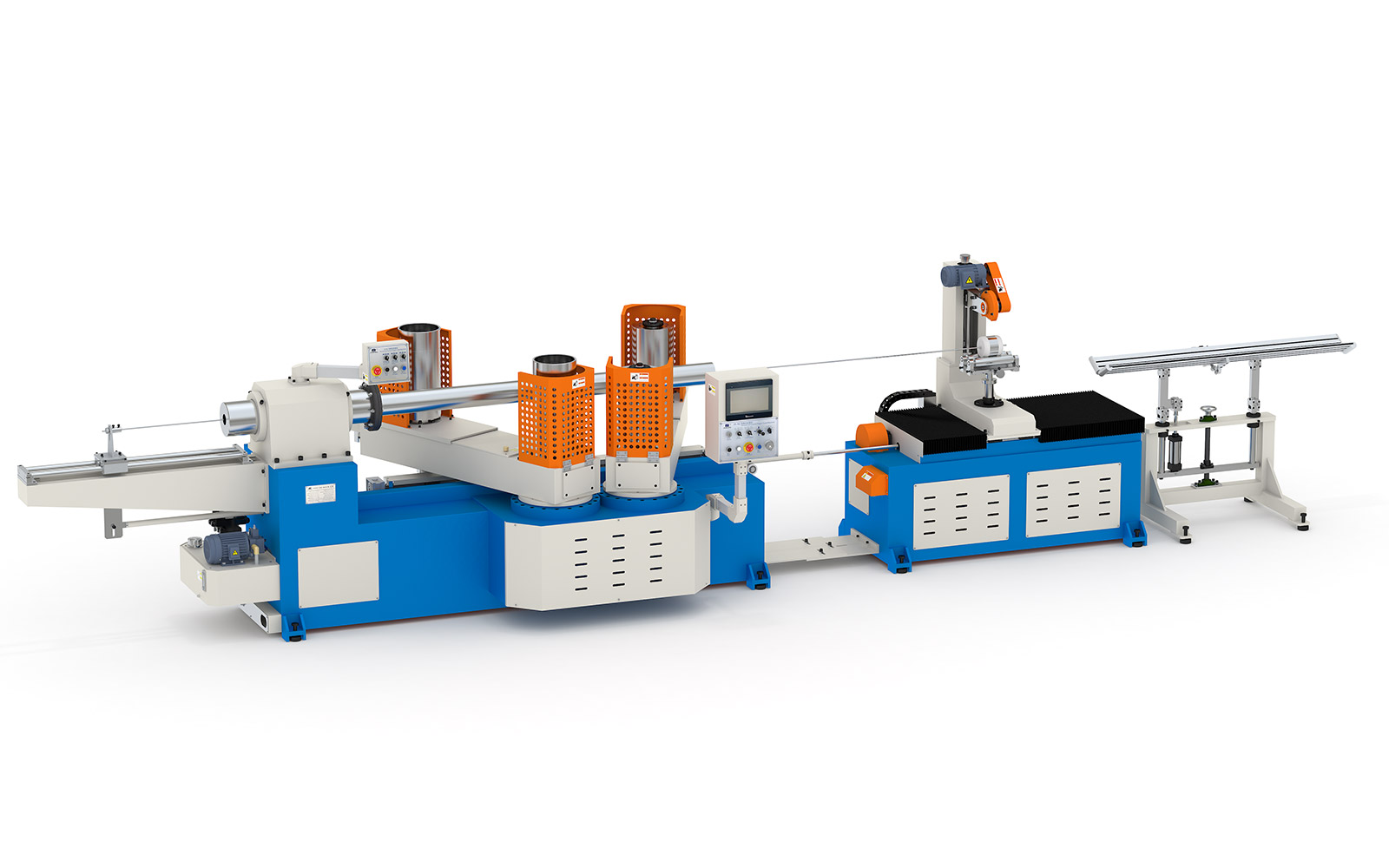

PTE4-200数控纸管机

  • 卷纸管机
  • 2017/06/21


功能描述:

E系列纸管机,设计理念简约、紧凑、稳定。

标准生产6英寸纸管(内径152.4mm)厚度小于15mm,最大生产纸管内径300mm。

生产用途参考:各类薄膜收卷用纸管、造纸行业用纸管、各种中型工业纸芯管。

生产螺旋型纸管从涂胶、卷绕、到按要求切割一次完成。


产品特点:

1、主体采用厚重型钢板经数控切割后焊接而成,机架稳重不易变形,振动小。

2、主传动采用硬齿面全油浴齿轮减速,低噪声,低发热,高转速,大转矩。

3、主电机采用矢量型高扭矩变频器调速.

4、配备液压皮带张紧装置,带皮带张力传感器,和皮带角度传感器,可自动调节皮带张力和角度。

5、配备数控同步追剪系统,切台由精密滚珠丝杠和高性能伺服电机驱动。

6、配备脉冲定长控制,配合前馈补偿功能,在不同主机运行速度下保证了切割长度一致。

7、采用双PLC控制系统, IO输出控制和功能性运算分开控制,提高切割响应速度,切割长度控制比以往更加准确。

8、配置新型的操作面板和大尺寸彩色触摸屏人机界面操作。

9、带多功能底纸供应装置,断纸自动停机功能。

10、配整体供纸架、供胶涂胶架、导纸装置一体化联动装置,全电动调节.

11、模块化电气布局设计,使用、维护、维修更方便更科学。

12、可选配网络模块,用于多台设备或流水线联网运行,也可以用远程监控和维护,MODBUS TCP协议。

13、可选配偏心轴纸带张力装置或气压式纸带张力装置。


主要技术参数:

技术参数

卷绕纸张层数3-24层(可定制48层)
最大卷管直径300mm
最小卷管直径25mm
最大卷管厚度15mm
最小卷管厚度0.5mm
卷芯模具固定方式法兰加顶紧
卷绕机头四机头双皮带
切割方式单圆刀无阻力切割
上胶方式双面上胶
定长方式编码器(光电定位可选)
操作人数1-4人
卷出纸管速度3-20米/分钟
调速控制变频器
输入电源380V三相四线(其他电压定制)

规格尺寸

主机尺寸:长×宽×高5750mm×2000mm×2300mm

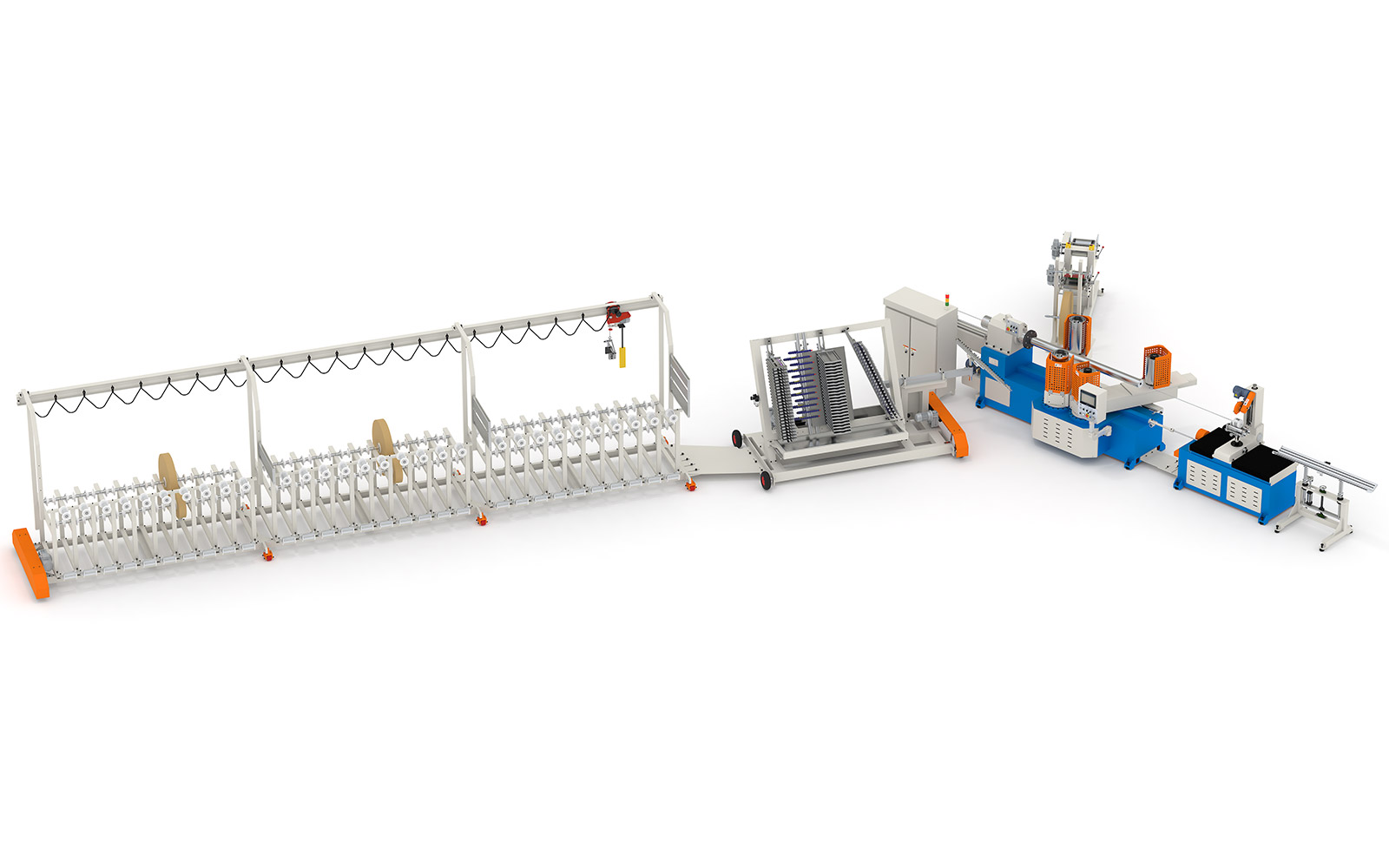

占地面积:长×宽18000mm×6000mm
轮毂直径235mm
 轮毂高度400mm/580mm
最小轮距900mm
最大轮距1150mm
 总质量7000KG

传动系统

主机功率15KW
轮毂转速47r/min
轮毂输出扭矩2720N.m
传动方式齿轮传动和链传动
传动链型号16A×2
轮毂驱动4轮驱动
切刀电机步进电机/万鑫齿轮电机
 轴承哈轴

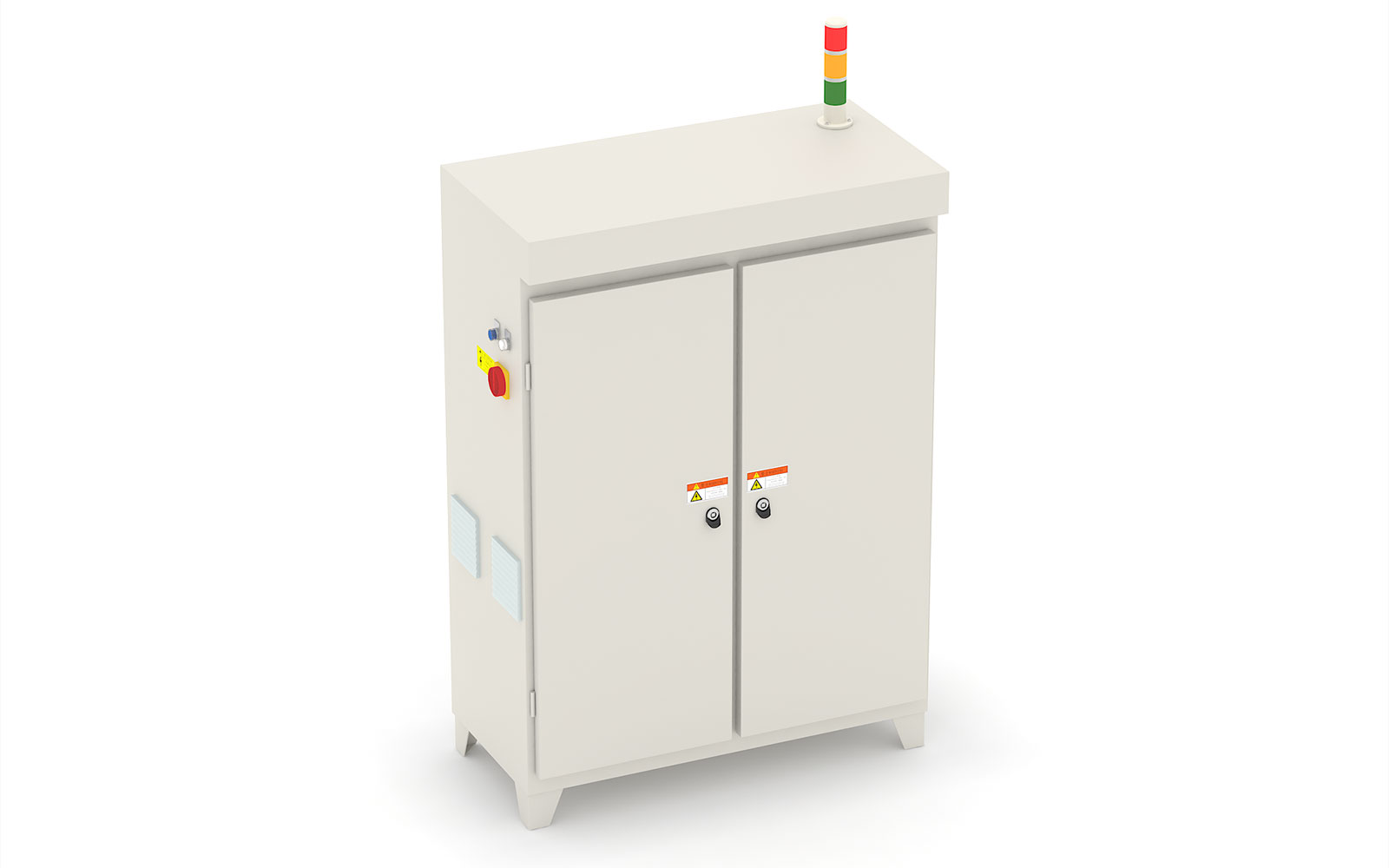

控制系统

PLC控制器台湾台达
人机界面we!view6070T彩色触摸屏
程序版本JS-PTM4.2
 变频器日本安川 15KW
执行器件(接触器等)中国正泰产品
 信号元件(光电开关等) 日本欧姆龙产品
气动元件台湾亚德客产品
调角电机杭州嘉诚
同步控制X轴伺服丝杆Z轴步进丝杆
同步跟踪切管系统伺服同步跟踪切割

配备装置

遥控器可选配
自动落管架 有
皮带对角 电动
皮带调节液压调节
主机摆角
缺纸自动停机底纸自动停机
自动供胶水隔膜泵
纸带自动供滑润油自动
张力调节机械调节
纸架类型整体纸架
卷管皮带帆布带

附送配件

卷管芯棒1套
卷管皮带1条
