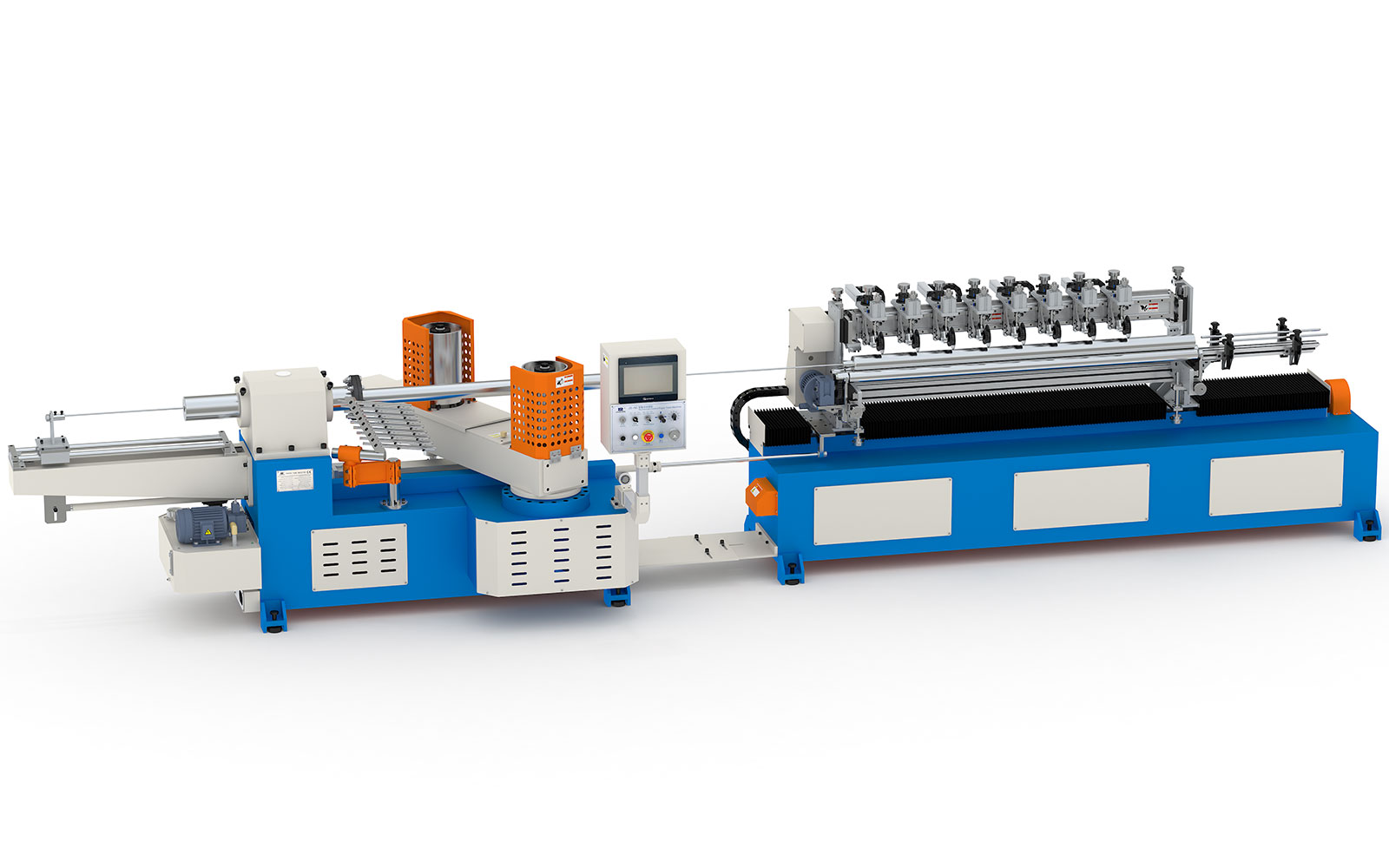

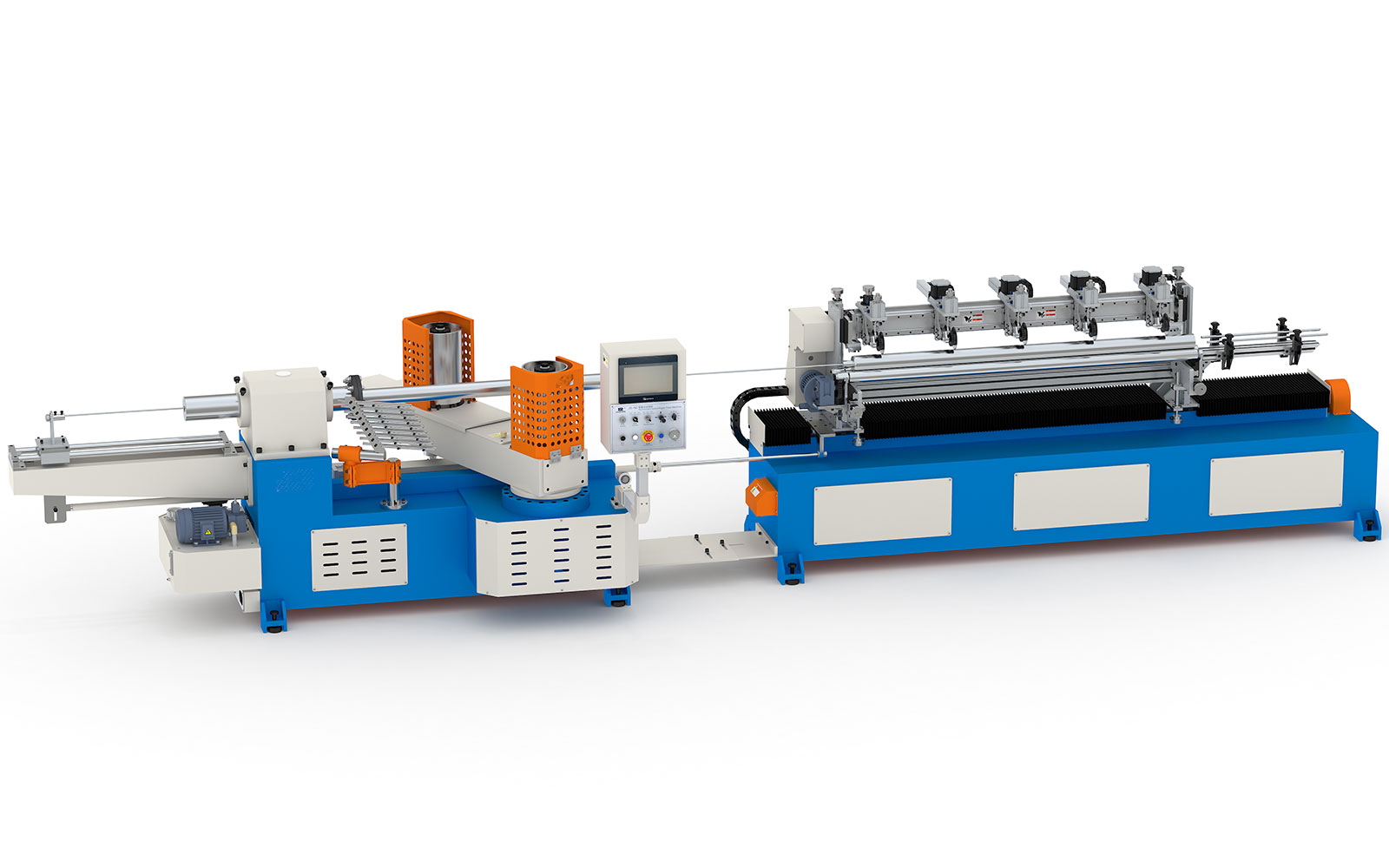

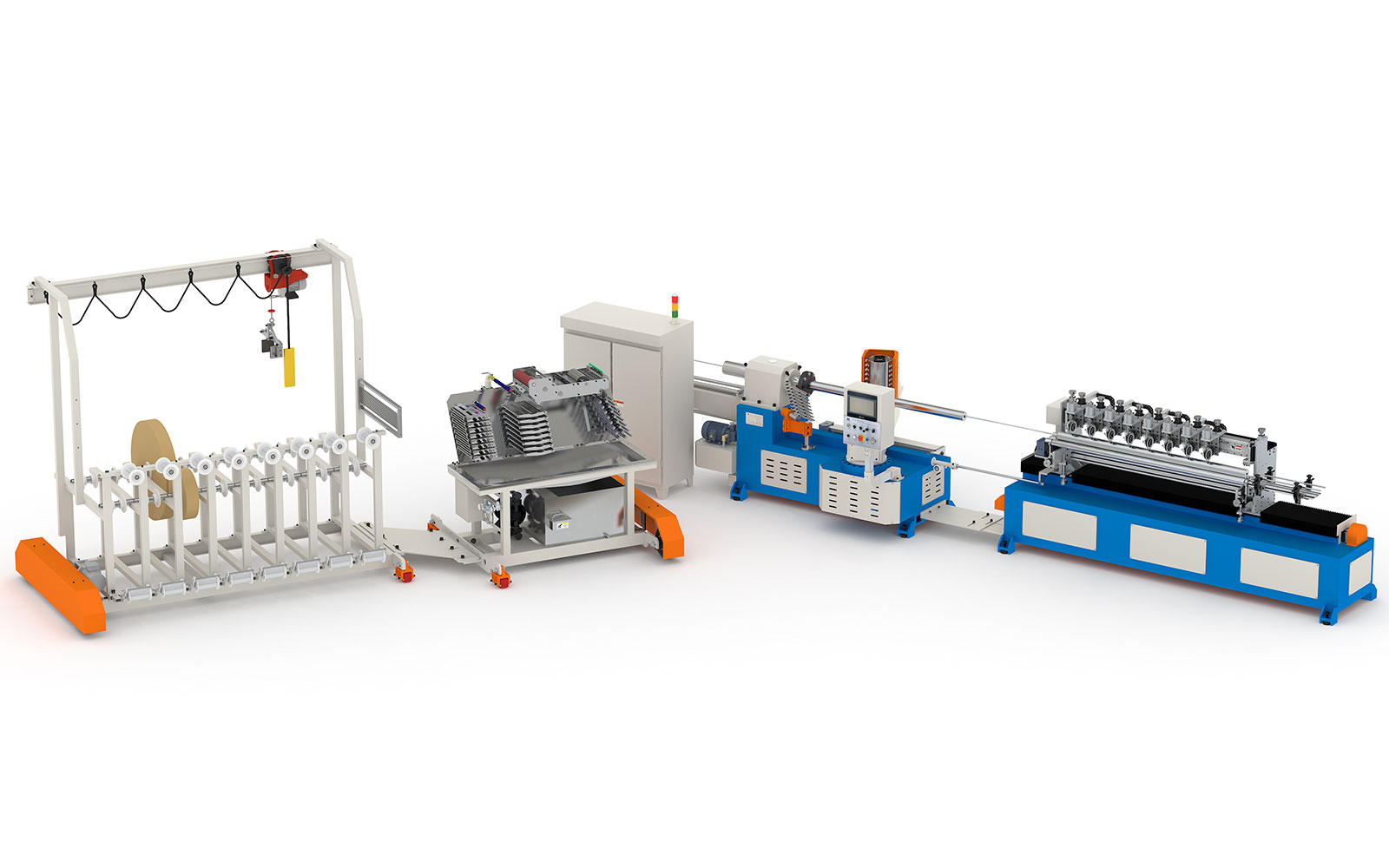

PTE2-120M数控多刀纸管机

  • 卷纸管机
  • 2017/06/21



功能描述:
E 系列纸管机,设计理念简约、紧凑、稳定。
标准生产3英寸纸管(内径76.2mm)厚度小于3mm,最大生产纸管内径120mm。
主要用于生产直径较小,长度较短的纸管,可一次完成多段切割。
生产用途参考:包装复合圆罐的罐体、小型包装材料收卷用纸芯、办公用卷筒纸芯管。
生产螺旋型纸管从涂胶、卷绕、到按要求切割一次完成。


产品特点:

1、配多刀切割装置,对于较短的纸管可一次分切成品,免去二次切割工序。

2、主体采用厚重型钢板经数控切割后焊接而成,机架稳重不易变形,振动小。

3、主传动采用硬齿面全油浴齿轮减速,低噪声,低发热,高转速,大转矩。

4、主电机采用矢量型高扭矩变频器调速.

5、配备液压皮带张紧装置,含皮带张力传感器和皮带角度传感器,可自动调节皮带张力和角度。

6、配备数控同步追剪系统,切台由精密滚珠丝杠和高性能伺服电机驱动。

7、配备脉冲定长控制,配合前馈补偿功能,在不同主机运行速度下保证了切割长度一致。

8、采用双PLC控制系统, IO输出控制和功能性运算分开控制,提高切割响应速度,切割长度控制比以往更加准确。

9、配置新型的操作面板和大尺寸彩色触摸屏人机界面操作。

10、带多功能底纸供应装置,断纸自动停机功能。

11、配整体供纸架、供胶涂胶架、导纸装置一体化联动装置,全电动调节.

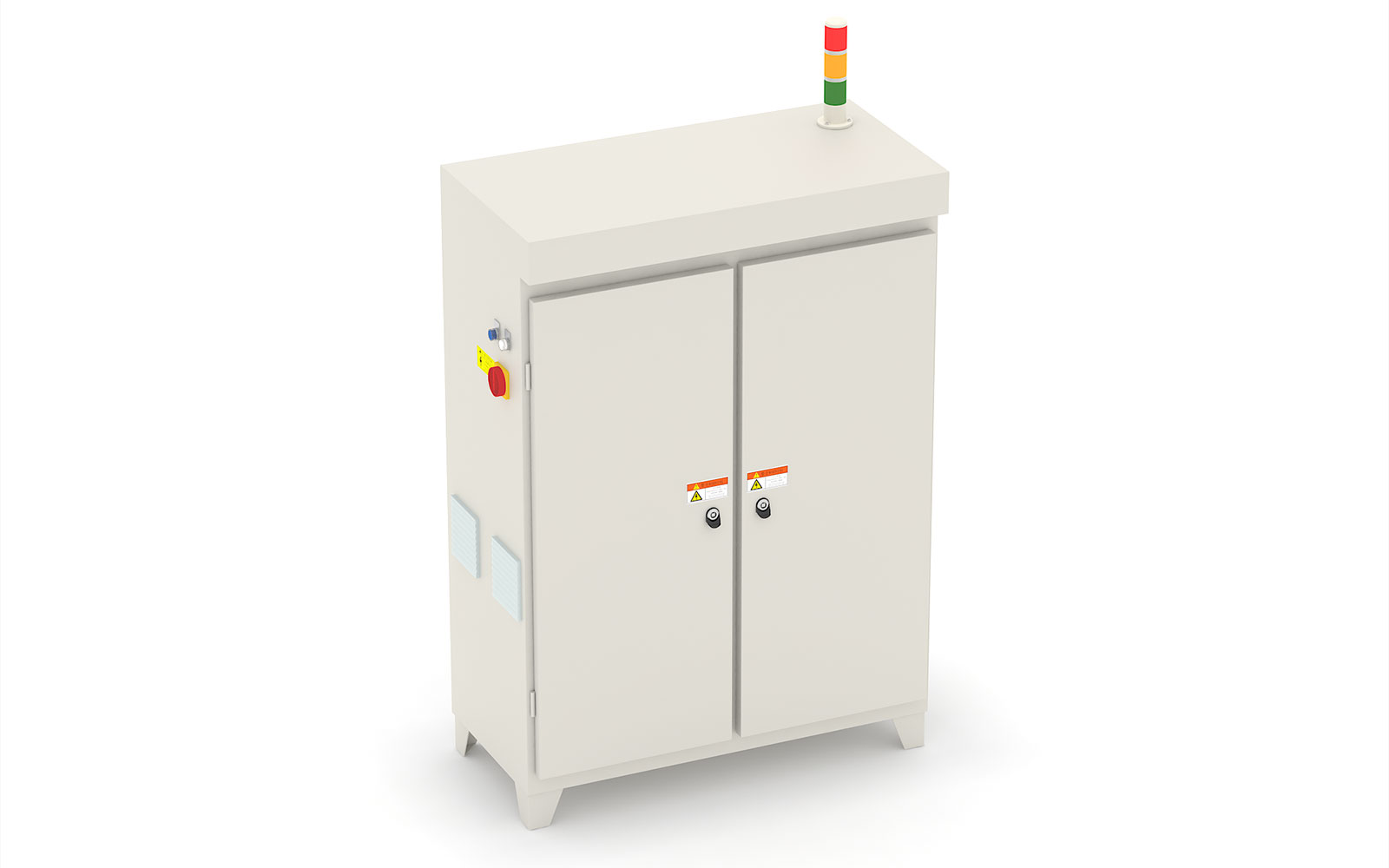

12、模块化电气布局设计,使用、维护、维修更方便更科学。

13、可选配网络模块,用于多台设备或流水线联网运行,也可以用远程监控和维护,MODBUS TCP协议。

14、可选配偏心轴纸带张力装置或气压式纸带张力装置。

15、可选配铝箔热封装置,模具水冷装置,用于密封复合罐生产。

16、可选配长度自动调节刀架,标配5套刀架(选择自动调刀时4套电动刀架和1套手动刀架)。

17、可选配色彩检测装置,可检测带商标纸管的精确位置切割。

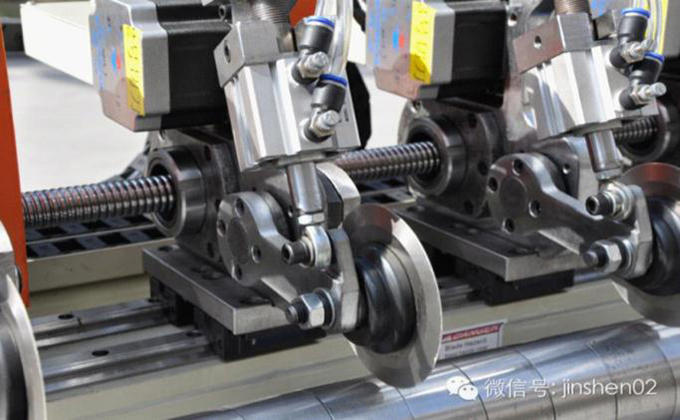

多刀切割装置,可选择自动调刀配置

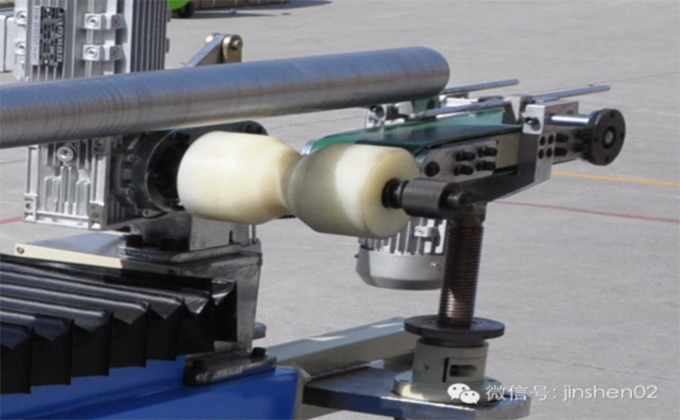

纸管输送装置,将切割后的纸管输送到下一工序:

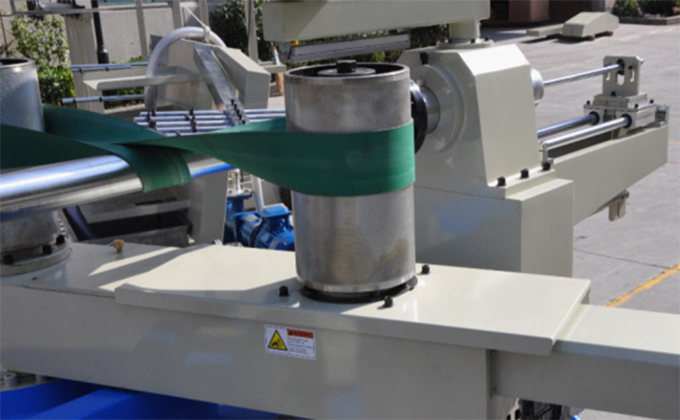

液压皮带毂,可自行调节皮带松紧:



主要技术参数

技术参数

                    卷绕纸张层数                    3-8层
                    最大卷管直径                    120mm
                    最小卷管直径                    20mm
                    最大卷管厚度                    3mm
                    最小卷管厚度                    0.8mm
                    卷芯模具固定方式                    法兰加顶紧
                    卷绕机头                    二机头单皮带
                    切割方式                    气动切刀,标配5组手动刀架
                    上胶方式                    双面上胶/单面上胶均可
                    定长方式                    编码器(光电定位可选)
                    操作人数                    1-2人
                    卷出纸管速度                    3-20米/分钟
                    调速控制                    变频器
                    输入电源                    380V三相四线(其他电压定制)

规格尺寸

                    主机尺寸:长×宽×高                    6300mm×1700mm×2000mm
                    占地面积:长×宽                    16000mm×7000mm
                    轮毂直径                    215mm
                    轮毂高度                    400mm
                    最小轮距                    750mm
                    最大轮距                    950mm
                    总质量                    4200kgs

传动系统

                    主机功率                    7.5KW
                    轮毂最高转速                    47r/min
                    轮毂输出扭矩                    1360N.m
                    传动链型号                    12A×2
                    轮毂驱动                    2轮驱动
                    轴承                    哈尔滨


控制系统

                    PLC控制器                    台湾台达
                    人机界面                    台湾维纶触摸屏
                    程序版本                    JS-NC4.2
                    变频器                    日本安川 7.5KW
                    执行器件(接触器等)                    中国正泰产品
                    信号元件(光电开关等)                    日本欧姆龙产品
                    气动元件                    台湾亚德客产品
                    调角电机                    杭州嘉诚
                    同步控制                    轴伺服丝杆
                    同步跟踪切管系统                    伺服同步跟踪切割


配备装置

                    遥控器                    可选配
                    自动落管架                    有
                    皮带松紧调节                    液压调节
                    缺纸自动停机                    底纸自动停机
                    自动供胶水                    螺杆泵1.5KW
                    纸带自动供滑润油                    自动
                    纸带张力调节                    可选配
                    纸架类型                    整体纸架
                    卷管皮带                    帆布带/片基带
                    铝箔自动热封装置                     可选配 
                    色彩色标定位装置                    可选配 
                    刀距自动调节装置                    可选配 


附送配件

                    底、面纸装置                    有
                    应用工具                    有
                    卷管皮带                    1条
                    卷管芯棒                    1套
