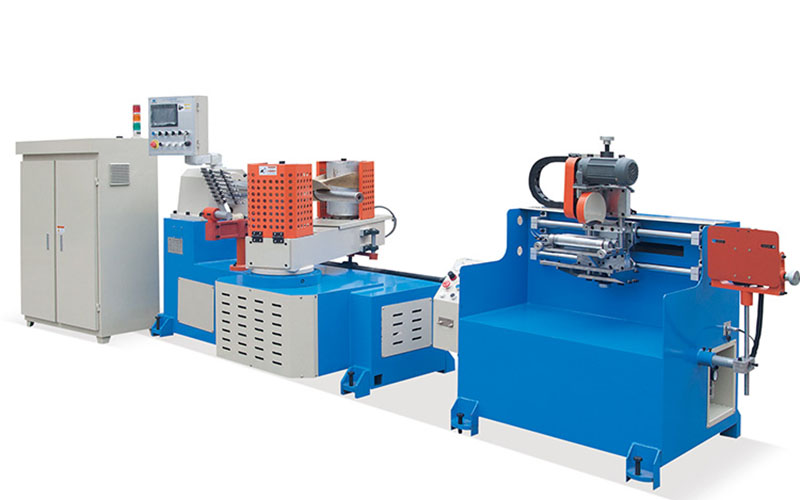

PTA2-120普通纸管机：
技术参数 | |
| 卷绕纸张层数 | 3-8层 |
| 最大卷管直径 | 100mm |
| 最小卷管直径 | 10mm |
| 最大卷管厚度 | 5mm |
| 最小卷管厚度 | 1mm |
| 卷芯模具固定方式 | 顶紧 |
| 卷绕机头 | 二机头单皮带 |
| 切割方式 | 气动单圆刀切割 |
| 上胶方式 | 双面上胶 |
| 操作人数 | 1人 |
| 卷出纸管速度 | 3-15米 |
| 调速控制 | 变频器 |
| 输入电源 | 380V三相四线（其他电压定制） |
规格尺寸 | |
| 主机尺寸：长×宽×高 | 3000mm×1700mm×1800mm |
| 占地面积：长×宽 | 10000mm×5000mm |
| 轮毂直径 | 215mm |
| 轮毂高度 | 350mm |
| 最小轮距 | 750mm |
| 最大轮距 | 900mm |
| 总质量 | 2750KG |
传动系统 | |
| 主机功率 | 4KW皖南 |
| 主机转速 | 1400r/min |
| 轮毂最高转速 | 50r/min |
| 轮毂输出扭矩 | 560N.m |
| 减速机型号 | WPOD型，杭州嘉诚 |
| 变速箱型号 | 120 |
| 轮毂驱动 | 2轮驱动 |
| 切刀电机 | 台湾万鑫 |
| 轴承 | 哈轴 |
控制系统 | |
| PLC控制器 | 台湾台达 |
| 人机界面 | E-view304L 文本显示器 |
| 程序版本 | JS-A2.8V |
| 变频器 | 日本安川4KW |
| 执行器件(接触器等) | 中国正泰产品 |
| 信号元件(光电开关等） | 日本欧姆龙产品 |
| 气动元件 | 台湾亚德客产品 |
| 同步控制 | 无 |
| 定长方式 | 红外线传感器 |
配备装置 | |
| 遥控器 | 可选配 |
| 自动落管架 | 可选配 |
| 皮带对角 | 手动调节 |
| 皮带调节 | 手动调节 |
| 缺纸自动停机 | 无 |
| 自动供胶水 | 隔膜泵 |
| 纸带自动供滑润油 | 可选配 |
| 张力调节 | 无 |
| 纸架类型 | 十字型分体纸架（可选配整体纸架） |
| 卷管皮带 | 帆布带/进口皮带 |
附送配件 | |
| 卷管芯棒 | 1套 |
| 卷管皮带 | 1条 |
| 应用工具 | 有 |
| 切管刀片 | 1片 |
产品特点:
1、采用进口PLC逻辑控制系统,主电机采用变频器调速比普通电磁调速节电50%。
2、主电路用电路板插拔的设计方式(类似于家用电脑)使用、维护、维修更方便更科学。
3、控制面板用进口文本显示器(八十多项设置功能)使用简单容易操作,遥控器操作使用户更方便(如断纸时可以遥控停机或慢速)。
4、在任何速度下切割总是精确无浪费,是传统电磁调速纸管机无可比拟的优点(电磁调速纸管机只在同一速度下切割稍微精确)。
5、德国进口单圆刀切割设计,纸管切口更平整无须再精切无浪费,是传统锯齿切割纸管机无法比拟的(锯齿切割至少20-30mm纸管浪费)。
6、传动部位无链条、无链轮超静音设计(国家专利)省却更换链条齿轮的麻烦。
7、采用双面上胶独立不锈钢胶槽进口聚氨酯刮刀，生产出纸管强度更强于单面上胶的传统纸管机。
