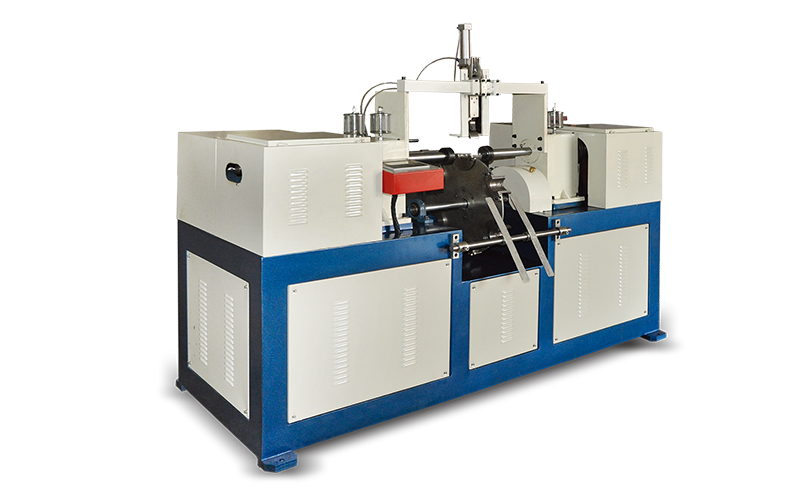

JS-G22-C 纸管弯头机

  • 纸管后整理设备
  • 2017/06/21


产品用途:

用于纸管的端头弯头和倒角磨削,如DTY、POY等化纤纸管进行后加工整理,BOPP薄膜纸管的端头磨削和包装纸罐的弯头、扩口加工


产品特点:

1、主轴采用凸轮进给,变频无极调速。采用电子分割盘送料,自动进出管简洁实用。

2、主轴采用变频调速(限CI机型)。多功能,集内上油、磨头、弯头于一体。

3、高速加工,最快每分钟可达45只以上,是一般气动送料的两倍。

4、采用PLC控制和人机界面操作。


主要技术参数

技术参数

最大加工长度 500mm
最小加工长度 50mm
最大加工直径 120mm
最小加工直径 30mm
生产速度 10-45只/分钟
给进方式 凸轮给进
凸轮调速控制 变频器
操作人数 1-2人
气压 0.2-0.6MPa
总功率 7.4kw
输入电源 380V三相四线

规格尺寸

主机尺寸:长×宽×高 2300mm×1400mm×1500mm
占地面积:长×宽 3500mm×2500mm
总质量 1500KG

传动系统

主机功率 2.2KW×2
主轴转速 800r/min
凸轮电机功率 1.5KW
凸轮转速 0-60r/min
分割轮电机功率 1.5KW
减速机型号 WPO120型,杭州嘉诚
轴承 哈尔滨产品

控制系统

PLC控制器 Xinje
人机界面 Xinje
凸轮变频器 1.5KW 安川
主轴变频器 5.5KW 安川
执行器件(接触器等) 中国正泰产品
信号元件 日本欧姆龙产品
气动元件 台湾亚德客产品


配备装置

1、自动进出管
2、分割轮分割位可设定4、5、6、8位
3、弯头管自动涂抹润滑油装置
4、凸轮油浴装置
5、计数功能


附送配件

模具 1套
应用工具 1套
