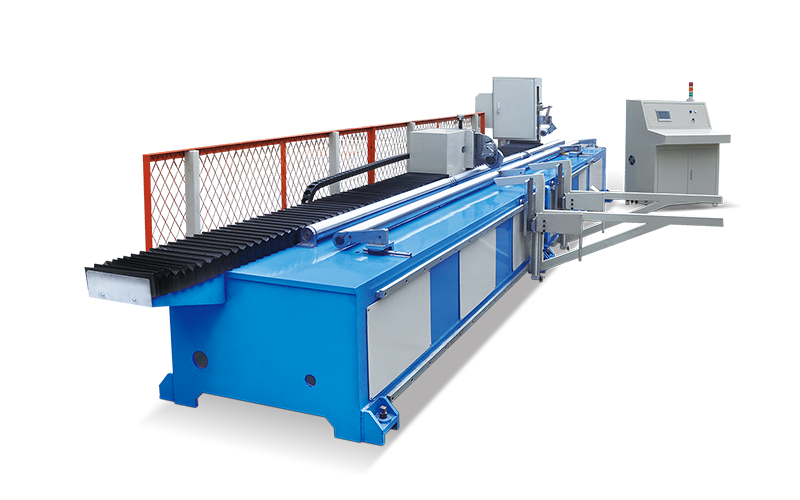

功能描述：
主要用于强度较高的纸管精切，
切割长度范围大，最大长度有4500mm、7000mm、9500mm。
切割口径大，最大口径有75-305mm、200-800mm。
重量 3800KG (长度4500mm)
产品特点：
1、主轴采用变频控制，具有加减速平稳和主轴定位停止功能。
2、中央控制部分采用高性能PLC（可编程控制器）控制。
3、操作面板采用彩色触摸屏人机操作，直接在屏幕输入切割长度及监视运行状态。
4、切台移动采用伺服系统定位，高精度滚珠丝杆传动，切割分辨率可达0.01mm。
5、切刀采用高速锯切，切口平整光滑，配自动吸尘清洁装置。
6、采用无轴切割方式，大大节约了切轴的制作成本。
7、全自动进出管操作生产，故障自动诊断并预警。
主要技术参数：
技术参数 | |
| 切管长度 | 50-4500mm |
| 切管直径 | 76-350mm |
| 切刀数量 | 1组 |
| 切台移动速度 | 30米/分钟 |
| 切割方式 | 锯切 |
| 夹紧方式 | 自动卡盘 |
| 操作人数 | 1人 |
| 进刀方式 | 气动 |
| 调速控制 | 变频器 |
| 锯切厚度 | 1mm-20mm |
| 输入电源 | 380V三相四线 |
规格尺寸 | |
| 主机尺寸：长×宽×高 | 8200mm×1200mm×1880mm |
| 总质量 | 3800KG |
| 主机功率 | 1.5KW |
| 切刀转速 | 2000-3000r/min |
| 切刀电机 | 3.0KW |
| 切台移动功率 | 1.3KW伺服电机 |
控制系统 | |
| PLC控制器 | 台湾台达 |
| 人机界面 | 台湾威伦6070I |
| 程序版本 | JS-A9 |
| 主轴变频器 | 日本安川 1.5KW |
| 执行器件(接触器等) | 中国正泰产品 |
| 信号元件(光电开关等） | 日本欧姆龙产品 |
| 气动元件 | 台湾亚德客产品 |
| 伺服电机 | 日本安川 |
| 移动丝杆 | 台湾上银 |
| 移动轨道 | 台湾银泰 |
| 切刀变频器 | 日本安川5.5KW |
附送配件 | |
| 切割锯片 | 1片 |
| 应用工具 | 1套 |
