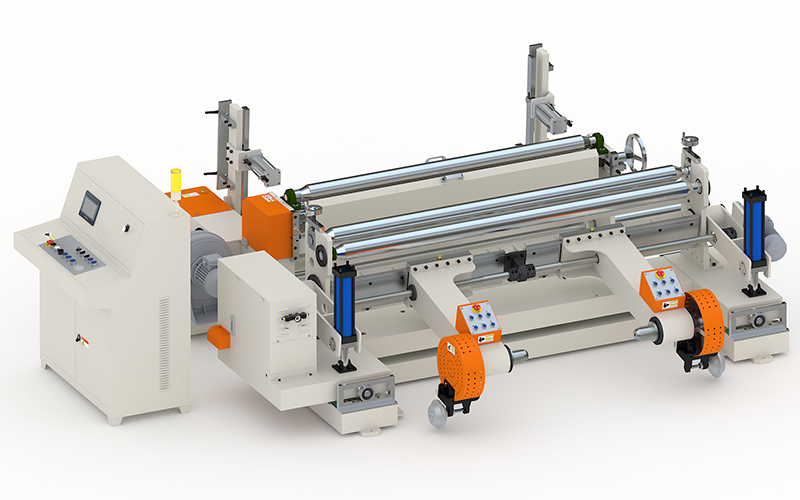

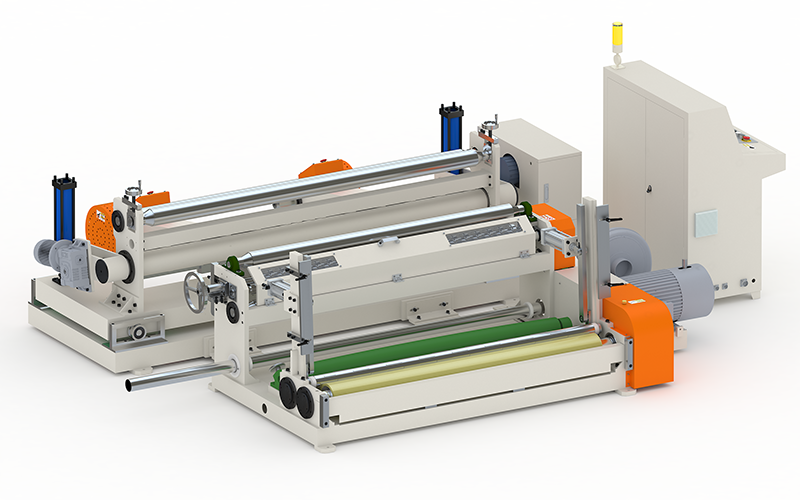

PRS-B1600原纸分切机

  • 分纸机
  • 2017/06/21


产品用途:

适用于各类牛皮纸、茶板纸、草板纸、印花纸和铜板纸的分切。


产品特点:

1、圆刀切割,分切后的纸带两边光滑平整。

2、采用单轴外力收卷方式,盘纸的收卷结实且收卷盘径大。

3、上下刀轴主动力传动。

4、液压无轴式上料装置。

5、采用PLC控制,彩色触摸屏人机界面操作。


主要技术参数:

技术参数

分切最大宽度1600mm
分切最小宽度35mm
放卷最大卷径1500mm
收卷最大卷径1300mm
分切速度0-300m/min
分切能力60-700g
卷绕方式气涨表面卷取
切刀数量21付
上纸方式液压式
调速控制变频调速
输入电源380V三相四线

规格尺寸

放卷机:长×宽×高3700mm×1800mm×1000mm
收卷机:长×宽×高3000mm×3000mm×1500mm
上刀规格2×110×75mm
下刀规格4×110×75mm
总质量5000KG

传动系统

主机功率11KW皖南
主机转速960r/min
液压站电机1.5kw
纠偏液压
传动方式同步带传动
轴承CSK
收卷轴聚氨酯胶辊

控制系统

PLC控制器台湾台达
人机界面台湾维纶6070i
程序版本JS-SR2.0
执行器件(接触器等)正泰产品
信号元件(光电开关等)欧姆龙产品
气动元件亚德客产品
变频器安川15KW
液压系统德克玛




配备装置

装料液压夹紧式
下料气动&液压自动
自动对边丝杆自动纠偏
计米自动
张力调节自动恒张力控制系统
锥度夹盘3英寸






附送配件

应用工具1气枪1把,T型扳手1把,紧帽扳手1把
应用工具2内六角扳手一套,扣扳一套,气嘴2个
