功能描述:

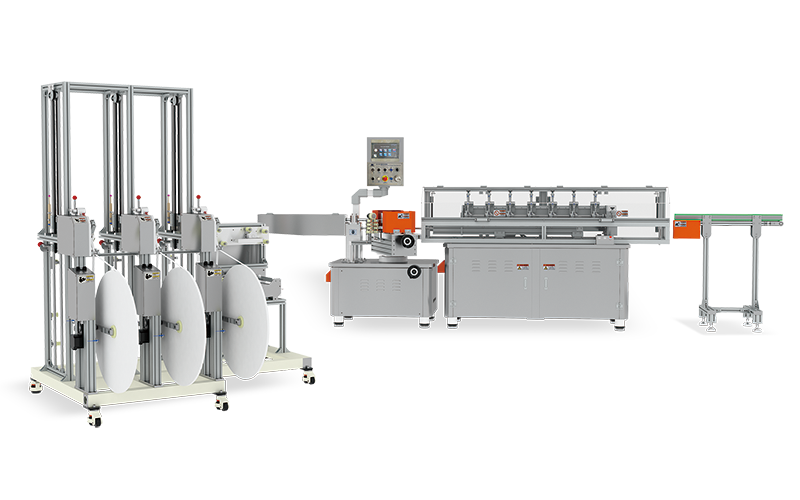

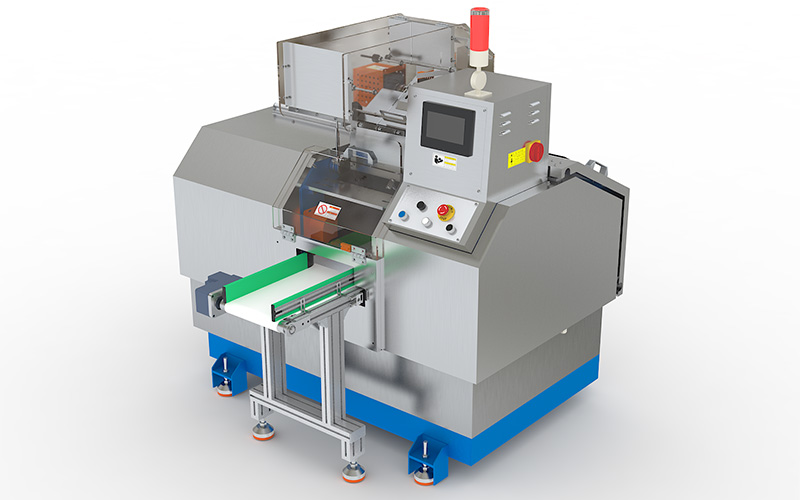

18款mini系列纸管机,设计理念小型、简约、稳定、高速、智能、网络化。
标准生产1英寸以内纸管(内径25mm)厚度小于1mm。
主要用于生产纸吸管,笔芯管等,可一次完成多段切割。
符合食品级产品生产要求,
生产螺旋型纸管从涂胶、卷绕、到按要求切割一次完成。
产品特点:
1、主体机架,采用厚重型钢板经数控切割后焊接而成,机架稳重不易变形,运行振动小,低噪声。
2、供纸架,采用整体高速续纸架,纸带恒张力控制。
3、供胶架,采用胶水恒温控制,胶量自动控制。
4、简约,所有电机都部署到机器内部,便于外部卫生清理。
5、安全,机器按人体学最佳操作设计,传动部分都做了安全防护。整机用1.2mm厚不锈钢铠装。
6、稳定、以最简单的传动原理,以免维护理念设计,尽量减少用户使用维护频率。
7、高速,以分钟100米的入纸速度设计,最大出管速度可达75米/分钟。
8、网络化,产品集合工业485总线,工业以太网总线,无线wifi网络、4G网络,分散型控制系统。
9、智能化,集中监控,监控中心实时监视车间所有设备运行状况。生产数据可引入用户ERP系统,方便生产数据采集。
可以用智能设备实时监视机器运行状态。设备故障时,自动通知厂家工程师,工程师进行远程诊断和修复。
主要技术参数:
技术参数 | |
卷绕纸张层数 | 3层 |
最大卷管直径 | 20mm |
最小卷管直径 | 3.3mm |
最大卷管厚度 | 1.5mm |
最小卷管厚度 | 0.2mm |
卷芯模具固定方式 | 顶紧 |
卷绕机头 | 二机头单皮带 |
切割方式 | 气动切刀,标配7组手动刀架 |
上胶方式 | 双面上胶加单面上胶 |
定长方式 | 编码器(可用内部计数) |
操作人数 | 1人 |
卷出纸管速度 | 20-60米/分钟 |
调速控制 | 伺服控制 |
输入电源 | 380V三相四线(其他电压定制) |
规格尺寸 | |
主机尺寸:长×宽×高 | 3511mm×1265mm×1800mm |
占地面积:长×宽 | 16000mm×7000mm |
轮毂直径 | 215mm |
轮毂高度 | 125mm |
最小轮距 | 320mm |
最大轮距 | 500mm |
总质量 | 1500kgs |
传动系统 | |
总功率 | 5.5KW |
主机功率 | 3.0KW |
轮毂最高转速 | 200r/min |
轮毂输出扭矩 | 68N.m*2 |
轮毂驱动 | 双轮毂独立驱动 |
轴承 | 哈轴 |
导轨 | PMI(银泰) |
滚珠花键 | TBI |
控制系统 | |
PLC控制器 | 台达 |
人机界面 | 威纶触摸屏 |
程序版本 | JS-NC6.0 |
伺服系统 | 台达1.5kw*3 |
执行器件(接触器等) | 中国正泰产品 |
信号元件(光电开关等) | 日本欧姆龙产品 |
气动元件 | 台湾亚德客产品 |
同步跟踪切管系统 | 追剪系统 |
配备装置 | |
遥控器 | 无 |
自动落管架 | 电动输送装置 |
皮带松紧调节 | 手轮调节 |
缺纸自动停机 | 有 |
自动供胶水 | 气动隔膜泵 |
纸带自动供滑润油 | 同步电动滚轮式 |
纸带张力调节 | 恒张力控制 |
纸架类型 | 整体续纸架/存纸16米 |
卷管皮带 | 片基带 |
胶水温控 | 有 |
远程控制 | 有,web监控 |
附送配件 | |
空压机 | 无(可选配) |
应用工具 | 有 |
卷管皮带 | 1条 |
卷管芯棒 | 1套 |
